KFL系列
在顶尖座旋转型（装入式车床）上使用时也可进行各种顶尖头的更换。
标准顶尖头请参照另页。
※在装入式车床等上，作为拆卸螺母有可能无法使用，遇到这种情况请向本公司咨询。
※仅限No.5，请使用70～75用的钩扳手（市场销售品）。
尺寸表（单位 mm）
| 型号 | M.T. | M | φD | φD1 | φh | A | C | C1 | E | F | L | N | N1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

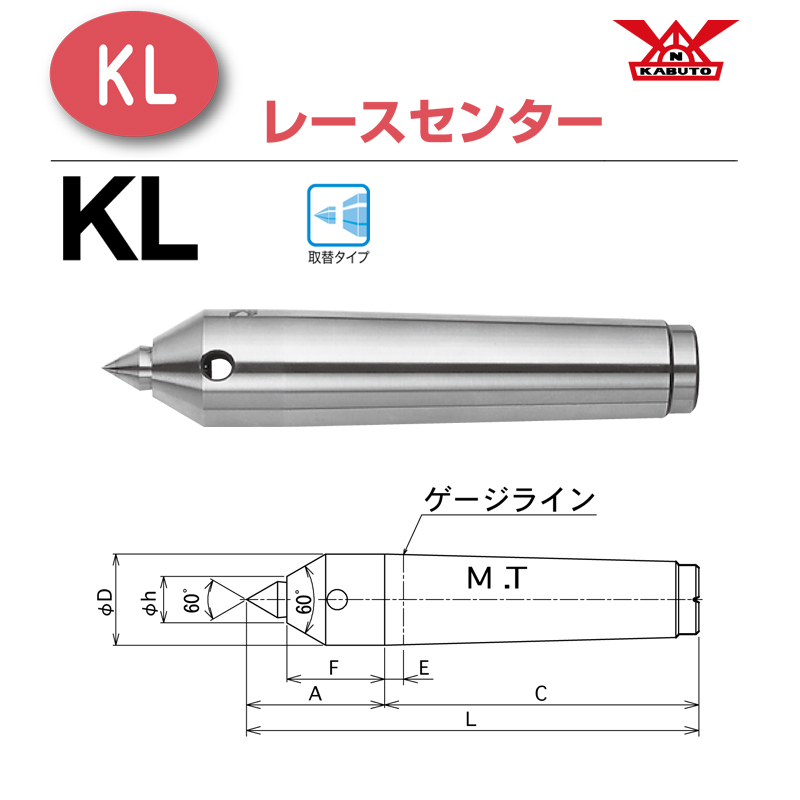

| KL-1 | No.1 | - | 18 | - | 15.5 | 37.7 | 58 | - | 3.5 | 24 | 95.7 | - | - |
| KL-2 | No.2 | - | 18 | - | 15.5 | 37.7 | 69 | - | 5 | 24 | 106.7 | - | - |
| KL-3 | No.3 | - | 24.1 | - | 16 | 41.1 | 86 | - | 5 | 27.4 | 127.1 | - | - |
| KL-4 | No.4 | - | 31.6 | - | 16 | 47.7 | 109 | - | 6.5 | 34 | 156.7 | - | - |

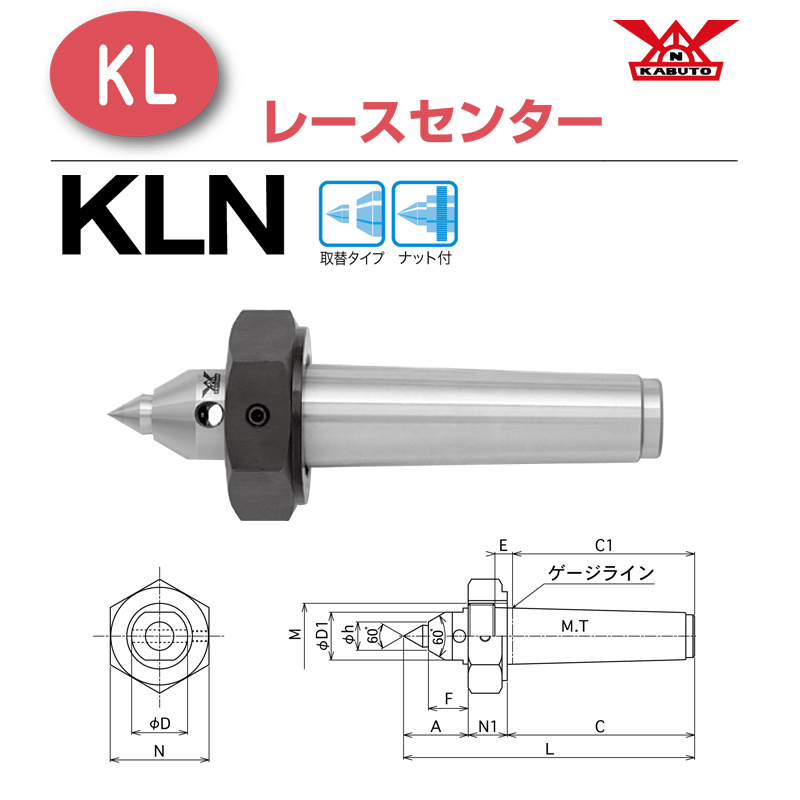

| KLN-3 | No.3 | M26×P1.5 | 24 | 21 | 16 | 36.1 | 85.5 | 81 | 6.5 | 22.4 | 134.6 | 41 | 13 |
| KLN-4 | No.4 | M36×P1.5 | 32 | 27 | 16 | 36.2 | 105.5 | 102.5 | 10 | 22.5 | 163.7 | 55 | 22 |
| KLN-5 | No.5 | M50×P1.5 | 44 | 36 | 26 | 60.5 | 137 | 131.5 | 10 | 38 | 217.5 | 70 | 20 |
※因改进产品需要，有可能不经预告而改变尺寸。
